membuat jaringan D-link

I. Alat dan Bahan
   - Laptop
   - Wireless D-Link DWL-2100AP

II.Langkah Pengerjaan
   1.Kita menggunakan access point merk Dlink DWL-2100APAccess point Dlink DWL-2100AP memiliki
      alamat IP default 192.168.0.50. Tujuan vendor memasangkan alamat IP adalah agar kita dapat
      mengkonfigurasi access point melalui program aplikasi browser seperti (Internet Explorer) atau (Mozilla
      firefox). Gunakanlah gambar berikut sebagai bahan referensi terhadap konfigurasi yang dilakukan pada
      access point Dlink DWL-2100AP. Gambar



  2.Karena Wireless Dlink DWL-2100AP memiliki IP default 192.168.0.50, maka setelah wireless

      dihubungkan ke laptop menggunakan kabel Lan, maka selanjutnya aturlah Ip Address Laptop pada icon

      local Area Connection -> local area properties -> internet protocol (TCP/IP) properties sehingga

      menjadi seperti pada gambar berikut :

 Setting IP Address Laptop (harus satu kelas dengan IP default Wireless)

    3.Sebelum mulai mengkonfigurasi, periksa terlebih dahulu koneksi dari PC ke Access Point dengan

       menggunakan perintah Ping :

Jika Replay menyatakan Koneksi antara Komputer dan Access Point telah terkoneksi (OK). Ready for Configure, jika Time Out berarti belum terjadi Koneksi, coba cek Kabel LAN ataupun IP Address laptop.

    4.Ketikkan IP default wireless pada address bar internet aplikasi kita, perhatikan gambar di bawah:

                  Pada kolom username isikan admin dan untuk kolom password dikosongkan
(Security default dari wireless)

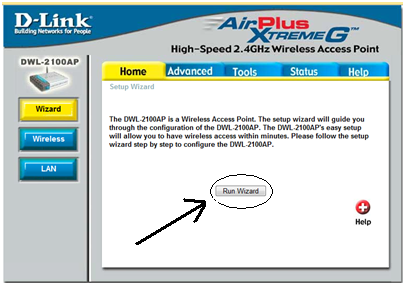

   5.Muncul jendela konfigurasi awal Wireless seperti gambar di bawah ini :

                Untuk menjalankan system konfigurasi Wireless, pilihlah run wizard lebih praktis untuk melakukan konfigurasi keseluruhan jaringan

    6.Setelah melakukan running wizard, berikut tampilan jendela dan langkah-langkahnya :


Penjelasan Langkah-langkah konfigurasi Wireless DLink DWL-2100AP

Isikan Password baru pada kolom password, lalu ketikkan lagi password pada kolom verify password

Isikan Nama SSID, dan pilih sesuai data yang ada pada combo channel (untuk memberi ruang beberapa laptop yang nantinya akan terkoneksi dengan wireless)



Pilih pada pilihan List box security level (sesuaikan kebutuhan)

Pilih Key type (danjurkan Hex), key size, dan First Key

(yang menjadi password untuk membuka koneksi Wireless)

 Konfigurasi telah selesai selanjutnya menuggu beberapa detik, untuk hasil konfigurasi wireless seperti gambar di bawah :

    7.Setelah melakukan running wizard, berikut tampilan jendela dan langkah-langkahnya :

Aturlah Performance wireless settings (sesuaikan dengan kebutuhan)

Terakhir, aturlah DHCP Server Wirelees sebagai titik referensi IP address laptop yang akan dihubungkan.

Pengaturan konfigurasi sepenuhnya selesai

     8.Bukalah jendela koneksi wireless, pilihlah nama SSID yang sama dengan yang dibuat pada konfigurasi

        Wireless awal, perhatikan gambar di bawah :

Setelah memilih SSID yang sama, akan timbul pesan password security key, perhatikan gambar berikut :

Isilah sesuai dengan first security key yang pada awal konfigurasi wireless dibuat

Pilihlah wireless conection status untuk melihat IP yang dapat ditangkap laptop dari wireless yang ada seperti gambar di atas.

    9.Sedikit penjelasan untuk pengaturan wireless yang bersifat Static pada pengaturan IP addressnya :
       Pilih Tab LAN pada pengaturan wireless :
